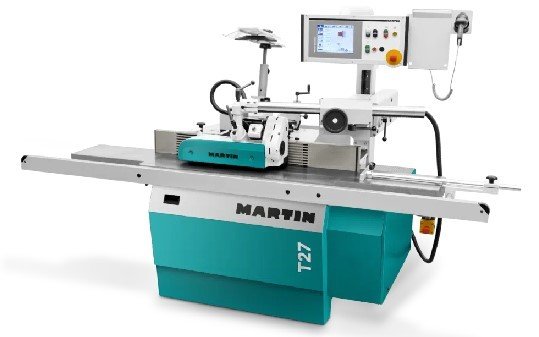

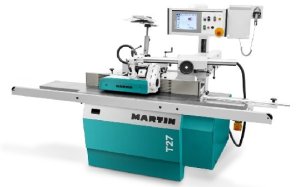

SPÉCIFICATIFIONS DE LA VERSION STANDARD
Bâti : Bâti composite moderne
Poids : 1200 - 1450 kg
Dimensions de la table : 1255 x 900 x 95 mm, fabriquée en fonte grise fortement nervurée
Hauteur de table : 900 mm
Ouvertures de table : 255 / 205 / 161 / 106 / 74 mm Ø
Outils de 250 mm Ø maxi (150 mm maxi avec arbre incliné de 45°) rabattables au-dessous de la table
Vitesses de rotation : Réglage en continu de la vitesse de rotation avec moteur 7,5 kW (10 CV), 1’000 à 12’000 tr/min
Pupitre de commande : Pupitre de commande à hauteur des yeux, basculable, incliné ergonomiquement
Commande : Commande PowerPC en standard industriel, avec système d'exploitation Linux et interface de commande à écran tactile TFT (216 couleurs) ; servocommande à bus (CANopen), port USB pour sauvegarde des données et mises à jour ;

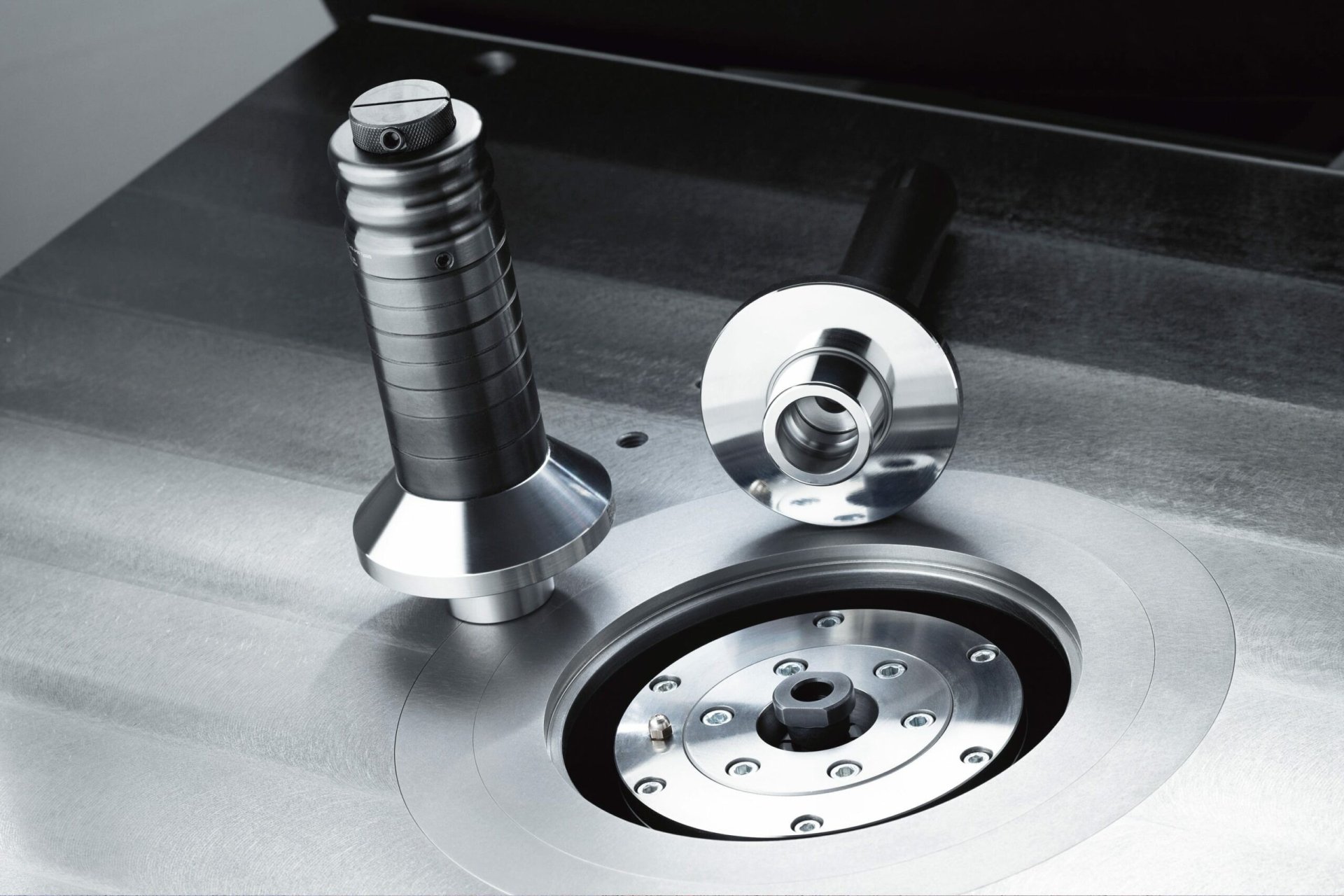

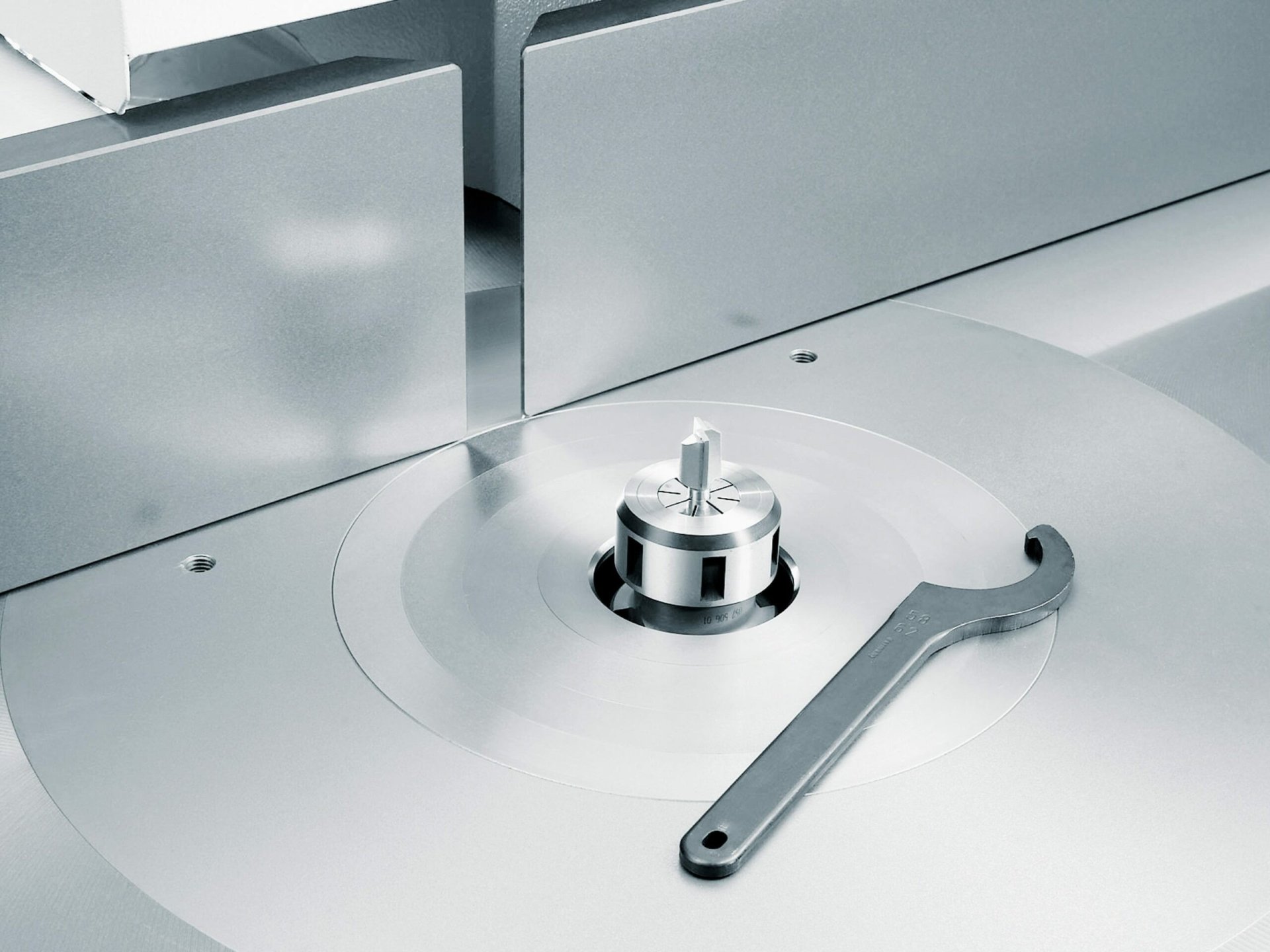

Mandrin : Système de changement rapide Dornfix incl. clé dynamométrique ; pour le changement fréquent du mandrin nous recommandons l'option T2770_85-a ou T2770_63F-a ; cône à angle SK 40 ; réglage en hauteur électromécanique ; freinage électropneumatique pour changement de l'outil et du mandrin
Course : 150 mm, précision de répétition ± 0,025 mm ;

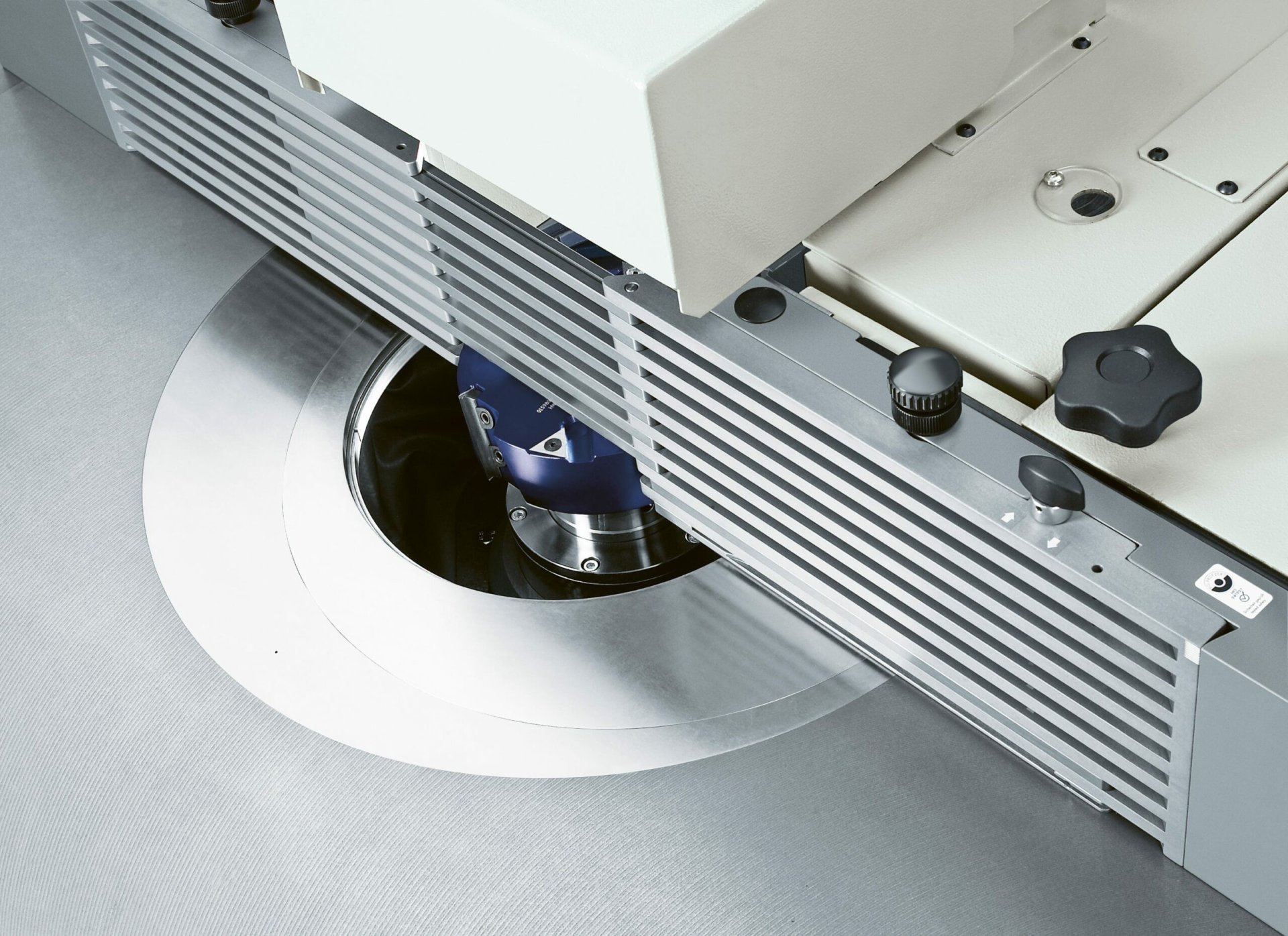

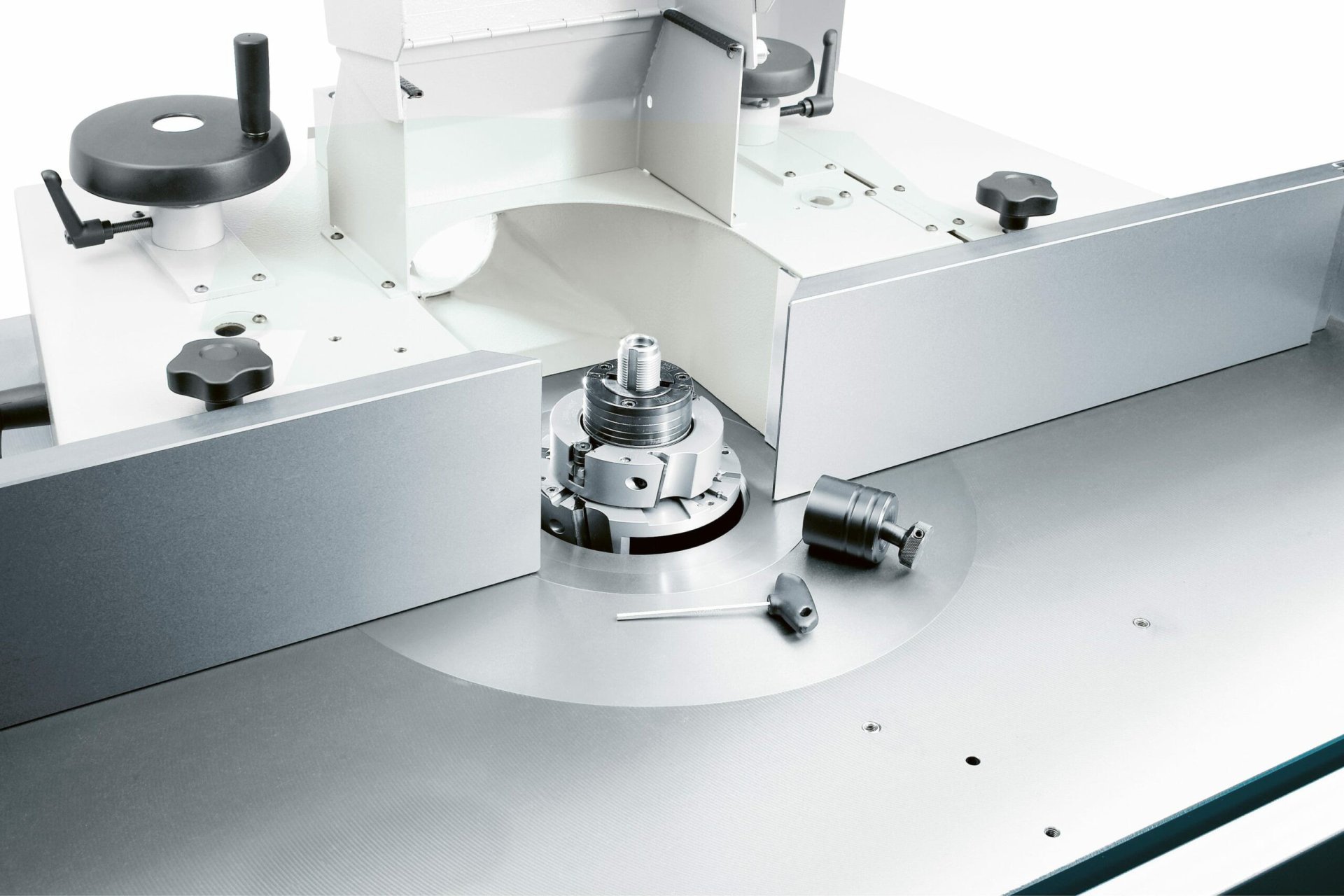

Guide : Guide de précision, parfaitement guidé et entraîné des deux côtés, réglable à une main d'après l'affichage numérique intégré à la commande à l'aide d'un volant à main ; remontage facile et extrêmement précis du guide après travaux sans ce dernier ; réglage du guide (à droite) par volant à main selon échelle graduée et vernier; guides MARTIN en aluminium, revêtement hard coat, avec logements pour planche à moulurer et rainures de guidage ; course de réglage de l'ensemble du guide -6 / +125 mm; course de réglage du guide (à droite) -10 / +10 mm ; résolution de l'affichage 0,05 mm
Diamètre d'outil : 250 mm maxi dans le guide (outils 250 mm Ø maxi rabattables sous la table)
350 mm maxi dans le carter de tenonnage
Aspiration : Buse d'aspiration 120 mm Ø au guide de fraisage ; buse d'aspiration 120 mm Ø au-dessous de la table ; raccord total d’aspiration Ø 160 mm ; débit d’air minimum 24 m³/min. à 20 m/s, dépression 800 Pa
Dispositif d'entretien : Lubrification centralisée (régulateur de quantité d'huile) avec pompe à main
Accessoires 1 Dispositif de protection CPS protection
1 Protection de fraise cintrée CPS Tapoa 08 (pour mandrin Ø 30 - 50 mm / outil max 160 mm)
1 Mandrin porte-fraise Ø 30 x 140 mm (SK 40)
1 Clé à fourche SW 41 mm (SK 40) 1 Pompe avec graisse longue durée
1 Clé dynamométrique (système Dornfix) 1 Planche à moulurer
1 Porte-documents DIN A4 2 Clés Allen (6 + 10 mm)
Équipement électrique : Démarrage automatique étoile-triangle et frein électrique sans usure du mandrin ; raccordement triphasé connectable pour l'avance avec disjoncteur moteur et prise penta polaire ; contact sans potentiel pour démarrer l'aspiration ; 2 boutons d'ARRÊT D'URGENCE, commutateur principal verrouillable ; protection contre la sous-tension, disjoncteur moteur et protection contre l'enroulement ; alimentation nécessaire : 3 ~, 400 V, 50Hz, avec fil neutre
Valeurs d’émission : Niveau de pression sonore sur poste de travail LpA selon DIN EN ISO 11202[dB(A)]
Bruit à Vide (sans aspiration) 78 Bruit de travail (avec aspiration) 85
Niveau de puissance sonore LWA selon DIN EN ISO 3746 [dB(A)]
Bruit à Vide (sans aspiration) 85 Bruit de travail (avec aspiration) 89
Emission de poussière : Faible en poussière selon BGI 739, Annexe 4
CARACTÉRISTIQUES DE LA COMMANDE
Interface à écran tactile 10,4" (264 mm), TFT couleurs (profondeur de couleurs 16 bit)
- Hauteur de fraisage (arbre) commandée électroniquement, intégration complète de la hauteur de fraisage dans la commande et la mémoire programmes ; précision de répétition ± 0,025 mm
- Angle de fraisage (arbre) commandé électroniquement, inclinaison ± 46°, intégration complète de l'angle de fraisage dans la commande et la mémoire programmes ; précision de répétition ± 0,005°
- Affichage intégré de la position de guide Profondeur de fraisage
- Peut être complétée avec les axes commandés suivants (7 axes maxi au total) :
Profondeur de fraisage (sur toute la butée) Règle de guide à droite (coupe)
Ouvertures de table, électriques Hauteur du support d’entraineur
- Affichage clair et utilisation intuitive jusqu'à cinq axes sur la page HOME
- Affichage et utilisation du sixième axe au 2ème niveau
- Calcul et affichage numérique de la position de l'outil (hauteur / profondeur de fraisage) par rapport à la table et la butée sur la base des données d'outil sauvegardées
- Mémoire de données pour 1000 outils, 3 points de référence sauvegardables par outil; grâce au nouvel assistant d'outil innovateur vous pouvez dorénavant entrer dans la banque de données et utiliser facilement également les outils de réglage
- Mémoire programmes pour 1000 réglages d'outil de tous les axes affichés numériquement
- Sélection confortable d'outil et de programme à l'aide d'une fonction de recherche alpha-numérique
- Référencement entièrement automatique de l'axe hauteur et angle de fraisage
- Possibilité d'un déplacement commandé et manuel des axes motorisés ; après avoir précisé deux valeurs ou plus, pour la hauteur et la profondeur de fraisage par ex., les axes se positionnent successivement l'un après l'autre.
- Sélection du sens de rotation droite-gauche ; affichage de l'état pour sens de rotation à droite
- Affichage de la vitesse de rotation, du nom de l'outil, des rondelles d'arbre et de la vitesse de coupe actuelle
- Calculatrice intégrée avec possibilité de mémorisation en fonction des axes, compteur des heures de fonctionnement intégré
- Système de diagnostic et d'aide avec informations d'utilisation
- Localisation possible pour toutes les langues avec jeu de caractères latins / cyrilliques
- Clé logiciel / protection par mot de passe pour jusqu'à 2 utilisateurs
- Port USB pour sauvegarde et transport de données de programmes et d'outils ; livraison sans clé USB
- Le réglage en continu de la vitesse de rotation T2703-05 optionnel comporte un puissant système de reconnaissance de collision conformément à EN 848-1:2007, pour lequel une demande de brevet a été déposée. Lors du positionnement des axes commandés, l'arbre est déplacé avec un léger mouvement de rotation sans force (env.100 tr/min). L’électronique peut ainsi identifier sûrement les collisions éventuelles et avertir l’opérateur.
