Martin

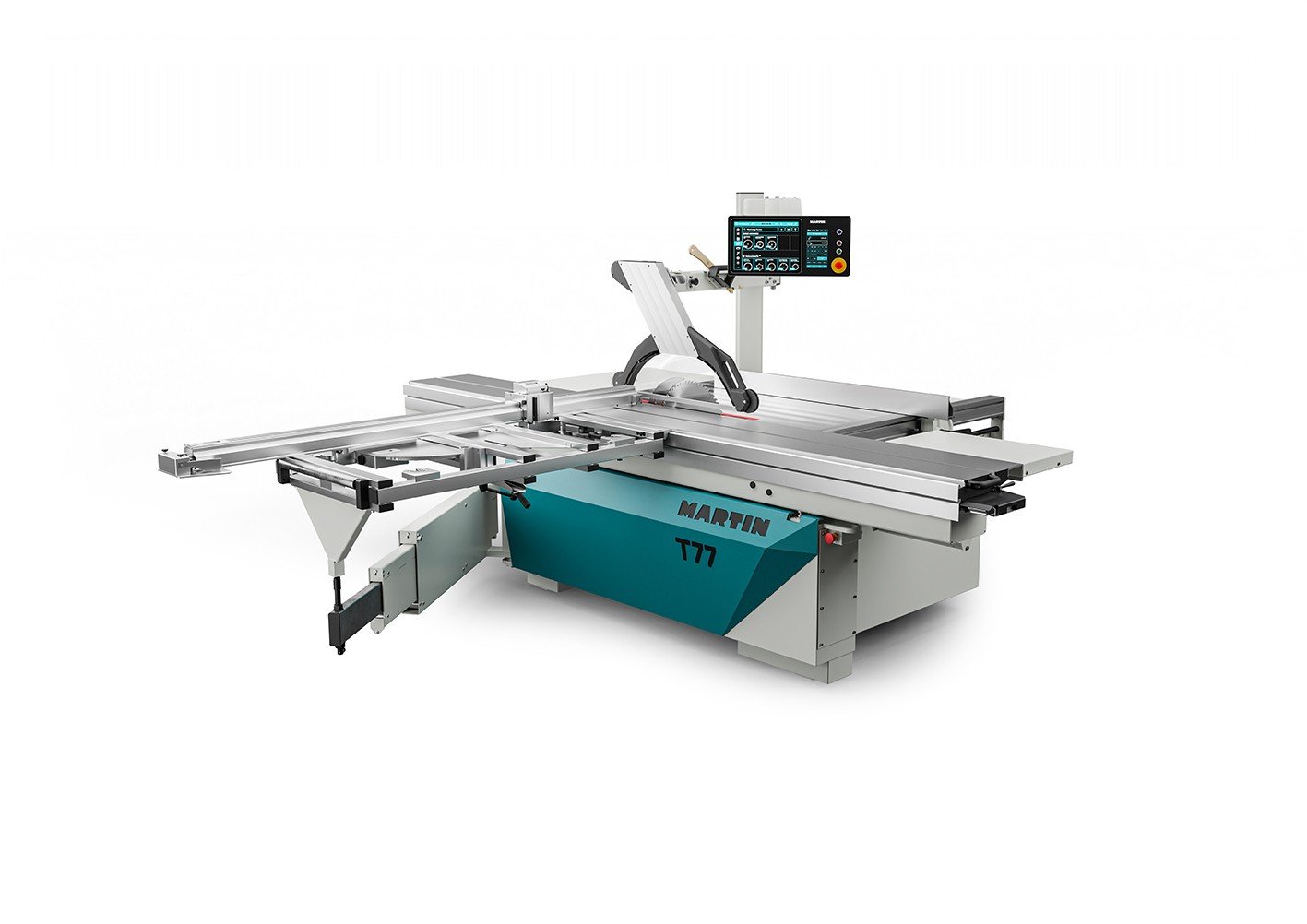

Scie à format lourde allemande inclinable MARTIN T77

Caractéristiques techniques générales

Commande                           "Commande à écran tactile de 7,0"" ConnectTouch

Hauteur de coupe et angle de coupe à commande électrique, affichage numérique de la hauteur de coupe et de l'angle (positionnement motorisé des axes) intégration complète de la hauteur et de l'angle de coupe dans la commande (mode opératoire des arbres avec bouton-poussoir) ; résolution de l'affichage : 0,1 mm ou bien 0,1° ; précision de la répétition ± 0,05 mm ou bien ± 0,5°"

Poids                                       Env. 1 600 – 2200 kg

Dimensions de table          "860 mm x 1 270 mm en fonte grise

Rallonge de table standard sur toute sa largeur"

Hauteur de table                900 mm

Bâti                                           Le bâti de la machine est une construction soudée en tôle extrêmement lourde et stable. Grâce à une conception soignée, un bâti de grande qualité, toujours inégalé en termes de stabilité, de l'amortissement et de la résistance à la torsion, est né.

Largeur de coupe               850 mm, 1 600 mm en option

Outil                                         "Diamètre 250 – 450 mm, jusqu'à 550 mm en option

Alésage de la lame de scie principale ø 30 mm avec trous secondaires, inciseur ø 36 mm. Largeur de coupe d'outil de 20 mm max."

Changement des outils    Système de changement rapide d'outils « ProLock »

Inclinaison des outils         0° jusqu'à + 47°, de -46° jusqu'à +47° en option

Inclinaison possible uniquement avec des lames de scie d'une largeur de coupe jusqu'à 6 mm"

Hauteur de coupe max     "0° : max. 155 mm / lame de scie ø 450 mm ; +45° : max. 205 mm / lame de scie ø 550 mm"

Moteur                                   "Moteur synchrone ultramoderne SynchroDrive avec de grandes réserves de puissance dans la classe d'efficacité énergétique IE4 "

Puissance moteur              45,5 kW, jusqu'à 15 kW en option ; grâce à sa conception, le moteur peut être surchargé plusieurs fois par rapport à sa puissance nominale pendant une courte période et offre ainsi de grandes réserves de puissance.

Vitesse de rotation            Réglage en continu de 1 000 à 6 000 tr/min

Pupitre de commande     5,5 kW, jusqu'à 15 kW en option ; grâce à sa conception, le moteur peut être surchargé plusieurs fois par rapport à sa puissance nominale pendant une courte période et offre ainsi de grandes réserves de puissance

Table à déligner                  Longueur standard 3 000 mm, la longueur de la table est conforme à la capacité de coupe ; blocage indépendant de la position ; guidages trempés, inusables, auto-nettoyant ; lèvre de table interchangeable ; en aluminium anodisé

Butée de longueur             "En aluminium anodisé avec appui en continu, réglage fin pour les deux éléments de butée à clapets ; affichage de la mesure moyennant graduée avec loupe ; longueur de coupe de 95 – 2 000 mm, extractible jusqu'à 3 220 mm"

Table transversale :           En acier zingué, pièces usiner en aluminium anodisé, deux supports mobiles pour l'élargissement de la surface d'appui ; la butée de longueur peut être placée en position avant et arrière sans être soulevée ; serrage à une main sur la table à déligner ; dimensions de la surface d'appui 1 340 x 650 mm

Surfaces                                 "Bâti : bâti laqué de haute qualité

Fonte : surface de la table finement fraisée

Aluminium : composants en aluminium anodisé"

Capot protecteur / aspiration     Capot protecteur réglable en hauteur incl. pièce arrière échangeable pour les coupes d'angle ; capot protecteur pour lame de scie jusqu'à ø 450 mm en option ; raccord d'aspiration sur la trappe : Ø 80 mm, sur le bâti de la machine Ø 120 mm ; raccord total d'aspiration Ø 140 mm ; quantité minimale d'air aspiré : Vmin 18,5 m3/min à 20 m/s

Accessoires de série          1 Patin de serrage, 5 Clé Allen, 1 Poignée de rappel, 2 Couteaux diviseurs, 1 Bois coulissant, 1 Poignée interchangeable



Équipement électrique    "Contacteur pour la commande ; disjoncteur de protection du moteur et protections du bobinage, protection de sous-tension ; interrupteur principal verrouillable, 2 boutons poussoir d'arrêt d'urgence (pupitre de commande, bâti) ; branchement de la machine avec disjoncteur de type B sensible à tous les courants, convient pour le fonctionnement avec un convertisseur de fréquence avec un courant de déclenchement de 300 mA "

Valeurs d'émission             Niveau de pression sonore sur le poste de travail LpA selon DIN EN ISO 11202 [dB(A)]

Bruit de fonctionnement au ralenti (sans aspiration)    77

Niveau sonore de travail (avec aspiration)                        83

Niveau de puissance sonore LWA selon DIN EN ISO 3746 [dB(A)]

Bruit de fonctionnement au ralenti (sans aspiration)    89

Niveau sonore de travail (avec aspiration)                        92

Émission de poussière     Sans poussière selon DGUV 209-044 / BGI 739-1

Caractéristiques de la commande



"Le terme ConnectControl est le terme générique pour le concept de commande, qui distingue la nouvelle génération de scies à format et toupies de la maison MARTIN. Cette invention MARTIN est brevetée. Grâce au terme ConnectControl, vous obtenez un concept de commande unique et performant, qui vous ouvre non seulement de tout nouveaux horizons dans la commande de machine, mais aussi dans le monde entier de l'échange de données moderne.

Grâce à l'écran tactile ConnectTouch haute résolution de 7" au format moderne 16:9, chaque T66 peut être manipulé sur tous les axes motorisés de manière confortable, rapide et efficace. L'interface utilisateur au design attrayant vous assiste dans toutes les saisies des mesures, tous les affichages se réfèrent à l'outil que vous avez défini, toujours au point près.

Grâce au ConnectPad ou à l'application ConnectApp qui s'y trouve, vous pouvez obtenir plus d'assistance électronique sur la machine à tout moment, même ultérieurement. Cette solution vous permet non seulement de bénéficier d'une assistance électronique pour l'utilisation de la machine, mais aussi de toutes les possibilités offertes par le réseau et la connexion Internet.

"Complétée par la solution de Cloud ConnectDrive, vous disposez de toutes les voies d'échange de données avec d'autres solutions logicielles de votre MO."
