CARACTERISTIQUES TECHNIQUES |
MC30 |
MC50 |
MC60 |
|
|
Puissance moteur |
CV |
2 |
3 |
3 |
|
Vitesse de rotation du moteur |
Tr/1’ |
2800 |
2800 |
2800 |
|
Diamètre arbre du moteur |
mm |
16 |
16 |
16 |
|
Puissance du moteur mandrins verticaux |
CV |
0,5 |
||
|
Intervalle des mandrins verticaux |
mm |
85 |
||
|
Course verticale des mandrins verticaux |
mm |
70 |
||
|
Vitesse de rotation des mandrins horiz. et vertic. |
Tr/1’ |
6000 |
||
|
Puissance moteur des mandrins horizontaux |
CV |
1 |
||
|
Intervalle min/max mandrins horizontaux |
mm |
55 - 105 |
||
|
Dimensions table de travail |
mm |
540x110 |
540x110 |
600x110 |
|
Course verticale - groupe porte-chaîne/mandrins |
mm |
180 |
180 |
180 |
|
Course transversale du groupe porte- |
mm |
80 |
150 |
150 |
|
Course longitudinale du groupe porte- chaîne/mandrins |
mm |
200 |
260 |
260 |
|
Course verticale de la table de travail |
mm |
160 |
190 |
190 |
|
Inclinaison de la table de travail |
Degré |
+45° -45° |
+45° -45° |
+45° -45° |
|
Rotation du groupe porte-chaîne/mandrins |
Degré |
+45° -45° |
+45° -45° |
+45° -45° |
|
Possibilité d’usiner portes larges |
mm |
900 |
1000 |
1050 |
|
Poids |
Kg |
210 |
370 |
500 |
|
MC30 |
MC50 |
MC60 |
||
|
MODELES |
||||
|

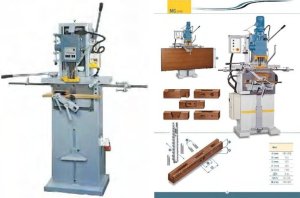

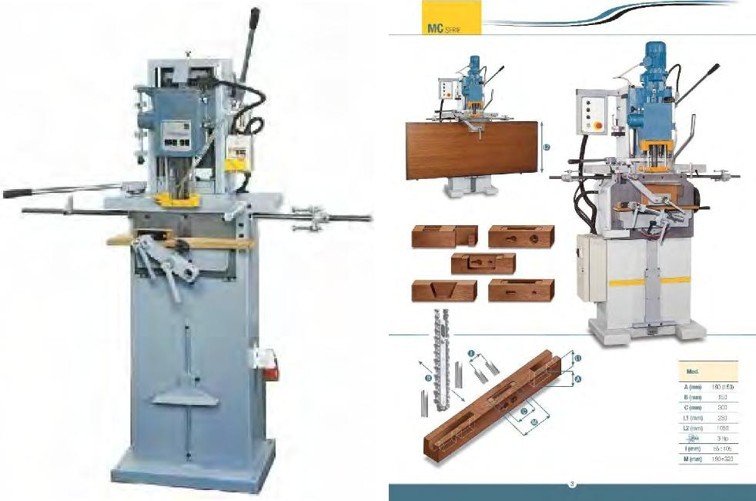

MC30 Mortaiseuse à chaîne “CE” |
● |
|||
|
|
||||
|
MC50 Mortaiseuse à chaîne “CE” |
● |
|||
|
|
||||
|
MC60 Mortaiseuse à chaîne et mandrins“CE” |
● |
|||
|
CARACTERISTIQUES STANDARD |
||||
|
Equipement de service |
● - / |
● - / |
● |
- / |
|
Pompe de lubrification |
● - / |
● - / |
● |
- / |
|
Dispositif pour affuter les chaînes |
/ |
/ |
/ |
|
|
Dispositif rapide pour la mise sous tension de la chaîne |
● - / |
● |
- / |
|
|
Contacteur-disjoncteur protège-moteurs |
● |
● |
● |
|
|
Fraises |
● |
- / |
||
|
OPTIONS |
||||
|
Supplément de prix pour moteurs monophasés |
● - / |
● - / |
● |
- / |
|
Prix pour chaque CV supplémentaire |
● - / |
● - / |
● |
- / |
|
Supplément de prix pour un voltage différent de 220 /380 /50Hz |
● - / |
● - / |
||
|
Supplément de prix pour un voltage différent de 220 /380 /50Hz pour MC60 |
● |
- / |
||
|
Etau pneumatique pour MC 30 - MC 50 |
● - / |
● - / |
||
|
Etau pneumatique pour MC 60 |
● |
- / |
||
|
Support pneumatique pour l’usinage des portes MC 60 |
● |
- / |
||
|
Emballage en nylon avec pieds /carrelets en bois |
● - / |
● - / |
● |
- / |
|
Emballage en cage bois pour MC30 |
● - / |
● - / |
● |
- / |
|
Emballage en cage bois pour MC50 |
● - / |
● - / |
● |
- / |
|
Emballage en cage bois pour MC60 |
● - / |
● - / |
● |
- / |
