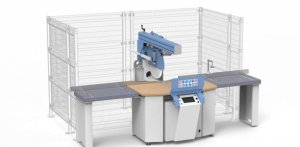

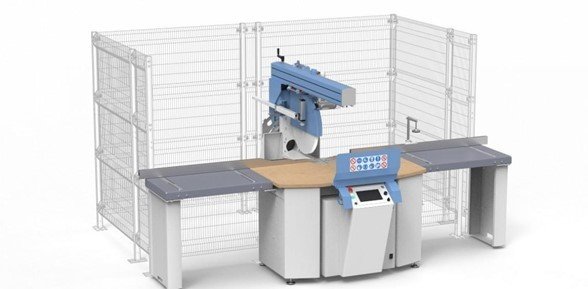

US 30
Lame au carbure Ø 550 mm., F30
Vitesse de la lame 2800 Rpm
Vitesse de coupe mt./min. 80
Axe horizontal – Rotation +30° +150°
Axe vertical – Inclinaison +30° +120°
Rotation et inclinaison automatiques gérées par programmateur au bord de la machine.
N°1 table à rouleaux mt.1, rouleaux Ø 90 mm. à droite de la lame
N°1 table à rouleaux mt.1, rouleaux Ø 90 mm. à gauche de la lame
N°2 presseurs pneumatiques verticaux
N°3 bouches d’aspiration Ø 120 mm.
Prévu pour accouplement avec “Butée électronique”, capacité de coupe :
Capacité de coupe à 90° : 510 mm.
Capacité de coupe à 120° en rotation : 435 mm.
Capacité de coupe à 45° en rotation : 350 mm.
Capacité de coupe à 30° en rotation : 255 mm.
Hauteur de coupe à 90° :210 mm.
Hauteur de coupe à 60° en inclinaison : 165 mm. pour angle à 90° en rotation
Hauteur de coupe à 45° en inclinaison : 130 mm. pour angle à 90° en rotation
Hauteur de coupe à 30° en inclinaison : 80mm. pour angle à 90° en rotation
La logique d’automatisation s’appuie sur le logiciel « TwinCAT » de BECKHOFF.
Le logiciel de la machine dispose d’une interface simple et intuitive, basée sur un écran tactile pour la programmation et la configuration, et peut également importer directement des fichiers au format .BTL (version 10.4) (avertissement : seules les PROCESSKEY supportées par la machine seront importées et gérées).
L’optimisation des opérations se fait à travers le contrôle de la machine, qui permet de réduire les chutes et d’optimiser les processus d’usinage. La machine est dotée d’un Panel PC Beckhoff de 10,1" et d’un écran tactile affichant une résolution de 1’024 x 600 pixels.
Le Panel PC est homologué pour les environnements soumis à des températures allant de 0 °C à 55 °C et les indices de protection sont IP54 pour le panneau avant et IP20 pour le boîtier arrière.
La double interface Ethernet garantit l’intégration à un réseau local (LAN) via un câble RJ‑45.

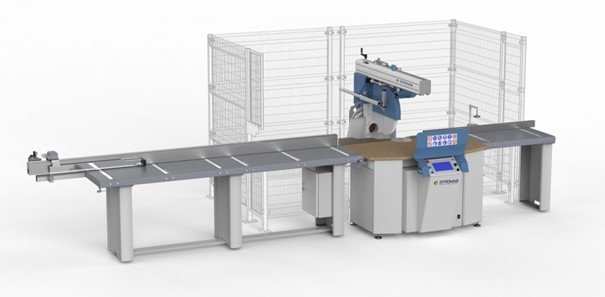

US 30MX
Caractéristiques techniques:
Système de positionnement à crémaillère, moteur brushless et réducteur épicycloïdal.
Préparation du cycle de coupe par programmateur au bord de la machine ou par ordinateur extérieur au travers de la porte USB ou Ethernet
N°4 cycles de travail
N°15 mesures programmables par liste
Vitesse de positionnement +/- mt/min 40
Précision de positionnement +/- 0,4 mm.
Capacité de coupe :
Capacité de coupe à 90° : 510 mm.
Capacité de coupe à 120° en rotation : 435 mm.
Capacité de coupe à 45° en rotation : 350 mm.
Capacité de coupe à 30° en rotation : 255 mm.
Hauteur de coupe à 90° :210 mm.
Hauteur de coupe à 60° en inclinaison : 165 mm. pour angle à 90° en rotation
Hauteur de coupe à 45° en inclinaison : 130 mm. pour angle à 90° en rotation
Hauteur de coupe à 30° en inclinaison : 80mm. pour angle à 90° en rotation
La logique d’automatisation s’appuie sur le logiciel « TwinCAT » de BECKHOFF.
Le logiciel de la machine dispose d’une interface simple et intuitive, basée sur un écran tactile pour la programmation et la configuration, et peut également importer directement des fichiers au format .BTL (version 10.4) (avertissement : seules les PROCESSKEY supportées par la machine seront importées et gérées).
L’optimisation des opérations se fait à travers le contrôle de la machine, qui permet de réduire les chutes et d’optimiser les processus d’usinage. La machine est dotée d’un Panel PC Beckhoff de 10,1" et d’un écran tactile affichant une résolution de 1’024 x 600 pixels.
Le Panel PC est homologué pour les environnements soumis à des températures allant de 0 °C à 55 °C et les indices de protection sont IP54 pour le panneau avant et IP20 pour le boîtier arrière.
La double interface Ethernet garantit l’intégration à un réseau local (LAN) via un câble RJ‑45.
