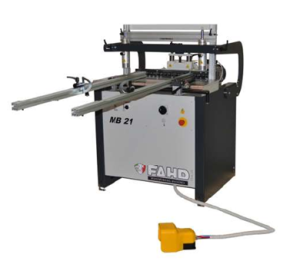

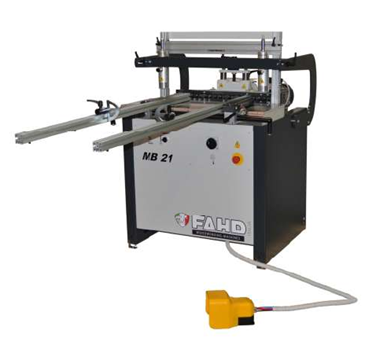

Perceuse semi-automatique CMC FAHD MB21 - MB23 - MB29 - MB35

Equipement de la machine CE :

  • Poteau 1500 + 1500 mm avec 2 butées (MB 21)
  • Tige de 1500 + 1500 mm avec 4 butées (MB 23 - MB 29 - MB 35)
  • Equerres latérales sur le plateau inclinables et réglables sur une tige métrique avec loupe (MB 21)
  • Equerres latérales de table de haute précision avec compteur et système de neutralisation de la table (MB 23 - MB 29 - MB 35)
  • Manchons porte-forets à connexion rapide n° 5
  • 2 presses de serrage pour la prévention des accidents
  • Inclinaison pneumatique de la tête
  • Montage de la tête de blocage de 0° à 90° dans toutes les positions
  • Système de spirale breveté, outil de programmation et réglage de la profondeur de perçage
  • Réglage de la hauteur de perçage par rapport au plan avec compteur numérique
  • Butée arrière, course max. 300 mm
  • Butée de charnière fixe de 37 mm



Données techniques

MB 21

MB 23

MB 29

MB 35

Nombre de broches

21

23

29

35

Entreaxe entre chaque broche

mm 32

mm 32

mm 32

mm 32

Distance totale entre la première et la dernière broche

mm 640

mm 704

mm 896

mm 1088

Profondeur de perçage maximale

mm 65

mm 65

mm 65

mm 85

Hauteur de la table de travail

mm 860

mm 860

mm 860

mm 860

Taille maximale de la pièce à usiner

mm

915x3000x60

mm

885x3000x60

mm

1142x3000x60

mm

1340x3000x60

Nombre de tours de la broche

t/min. 2800

t/min. 2800

t/min. 2800

t/min. 2800

Puissance du moteur

CV 2

CV 2

CV 2,5

CV 2+2

Pression de fonctionnement

atm 6-8

atm 6-8

atm 6-8

atm 6-8

Poids de la machine

kg 275

kg 300

kg 380

kg 450
